快速卷揚式啟閉機結構型式及操作控制方式

編輯

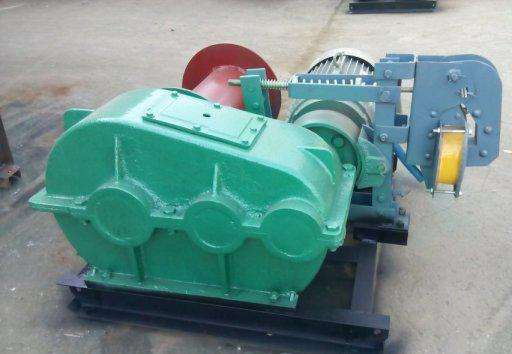

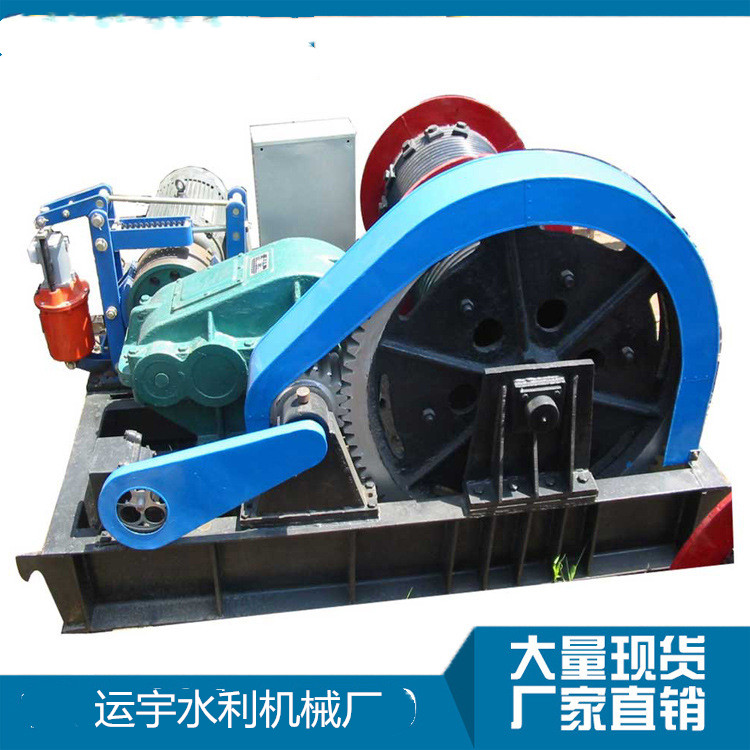

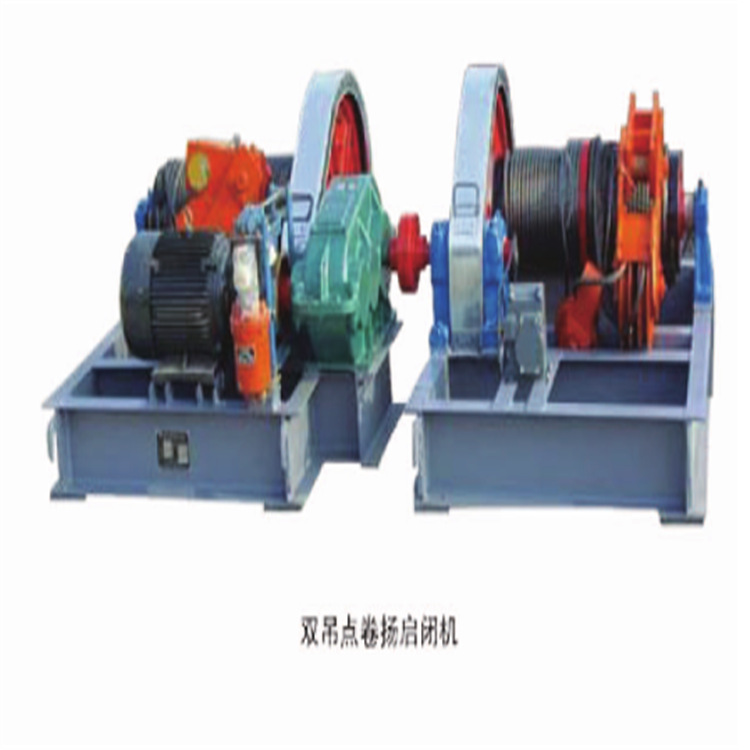

快速卷揚式啟閉機通常是在普通卷揚式啟閉機上增設離心調速器、直流電磁鐵等設備，滿足在無交流電源情況下能快速閉門的需要，其結構型式及操作控制方式較多。

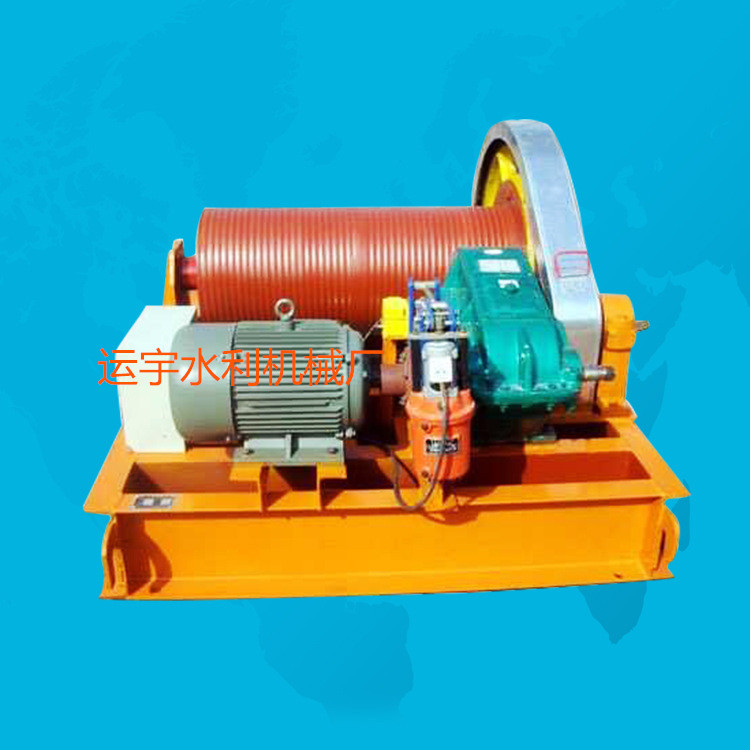

1.直流電磁液壓松閘制動器配硅整流器操作

正常啟閉時采用交流電源，直流電磁鐵由通過硅整流的交流電源供電，操作制動器。此時電動機正常接入交流電工作，電動機驅動圓柱齒輪減速器(開式傳動通常為二級，閉式傳動通常為四級) 和卷揚裝置啟閉閘門，而離心調速器由于轉速較低，不參與工作?？焖傧陆禃r，直流電磁鐵直接從蓄電池室接入直流電源，操作制動器，此時電動機不通電，閘門自重及水柱、加重等豎直向下的力迫使卷揚裝置、減速器和電動機旋轉。當減速器高速軸達到一定轉速時，安裝于其上的離心調速器動作，控制閘門快速下降。在離底檻約0.3m時，主令控制器動作，自動切斷直流電源，制動器抱閘，使閘門懸掛在底檻之上。過5S后，時間繼電器動作，接通直流電源，使直流電磁鐵繼續工作，松開制動器而將閘門下降至底檻，閘門下降至底檻時的速度應控制在5m/min 以內，因此閘門懸掛位置不能離底坎太高；此時若交流電恢復供應，時間繼電器也可接通交流電源，松開制動器后使電動機也投入工作，而將閘門下降至底檻。

閘門在快速下降過程中，速度并不局限在5m/min 以內，而是根據需要由離心調速器來進行控制。但離心調速器也是有 高轉速限制的，調速器的 高轉速受電動機或減速機 高轉速的限制，同時也受調速器自身運行平穩和發熱要求的限制。在走訪中發現，有些工程由于閘門孔口高度不大，閘門在整個快速下降過程中的速度由離心調速器控制在5m/min以內，就可以滿足2min內關閉孔口要求，因此不用在閘門接近底檻時斷電，而是直接落至底檻。

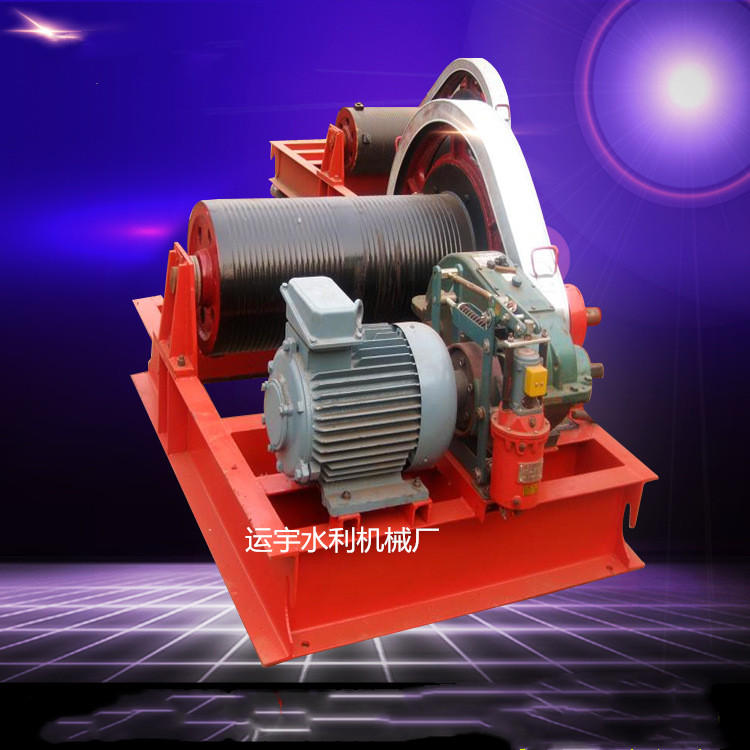

在這種結構型式中，只有一個制動器，且只配備一種電磁鐵，因此采用更加可靠的電磁液壓制動器代替普通電磁鐵制動器。電磁液壓制動器動作平穩、噪音低、壽命長，還可以自動補償自動閘瓦的磨損，制動力矩有保證。由于這種結構型式只需要一種電磁鐵和一臺二級圓柱齒輪減速器，布置緊湊，雖制動器價格稍高，但總體造價較低，是較常采用的一種結構型式。
